HL-MD08P-C2-HID/SPP RS232 轉 Bluetooth keyboard & Bluetooth SPP 模組
RS-232 轉藍牙鍵盤 藍牙序列埠傳輸器 Bluetooth HID SPP Adapter
HL-MD08P-C2-HID/SPP模組能透過按鍵切換獨立運作Bluetooth HID Profile 或 SPP Profile. HID Profile支援藍芽 HID HOST設備進行配對連線, 可由UART輸入ASCII字元. 即轉為藍芽HID輸出. SPP Profile支援藍芽 Master設備進行配對連線, 可由UART輸入ASCII字元. 即轉為藍芽COM Port輸出. 適用藍芽實驗, 專題製作, 更多的創新應用… …
採CSR BC04藍芽v2.1版晶片。 v2.1+EDR 技術可向下相容於 Bluetooth 1.x以往所有藍芽規格。 其傳輸率也為 Bluetooth 1.x 約 3 倍快。提高多功處理及多種藍芽設備同步運作的能力，配備新規格的設備可傳輸更大的數據檔案。低耗電量特點將延長新一代藍芽裝置的使用時間高達現行的兩倍。
- 功能簡介
- CSR BC04 Bluetooth v2.1+EDR 晶片
- 內建標準藍芽Bluetooth Keyboard HID Profile
- 內建標準藍芽Bluetooth SPP Slave Profile
- Class2傳輸距離10公尺內(開放空間環境)
- 支援ASCII資料直接輸入
- 內建天線, 收訊穩定
- 產品應用
- 藍芽鍵盤
- 藍芽實驗, 專題製作… …
- 產品規格
| Description | RS232 Bluetooth serial adapter |
| Part Number | HL-MD08P-C2-HID/SPP |
| Bluetooth Profile | Bluetooth HID / SPP |
| Standard | Bluetooth specification version 2.1+EDR |
| Frequency | 2.402GHz ~ 2.480GHz unlicensed ISM band |
| Hopping | 1,600/sec, 1 MHz channel space |
| Modulation Method | GFSK for 1Mbps; Π/4-DQPSK for 2Mbps; 8-DPSK for 3Mbps |
| Transfer rates (Max) | Max UART baud rates of 3Mbps |
| Spread Spectrum | Frequency Hopping Spread Spectrum (FHSS) |
| Interface | D-SUB 9-Pin Female |
| Transfer Baud Rate | 9600 kbps |
| Flow Control | None |
| Data Bit | 8 |
| Stop Bit | 1 |
| Parity | None |
| RF Output Power | Class 2 |
| Tx Power | Max.4 +/-1 dBm |
| Rx Sensitivity | -80 dBm typical at BER < 0.1% |
| Antenna | PCB Antenna |
| Coverage | Up to 10 meters |
| Current Consumption | Max. 65 mA |
| Operating Temperature | 0 ~ +60℃ |
| Storage Temperature | -10 ~ +70℃ |
| Dimensions | 78 x 31 x 12.5mm (without antenna) |

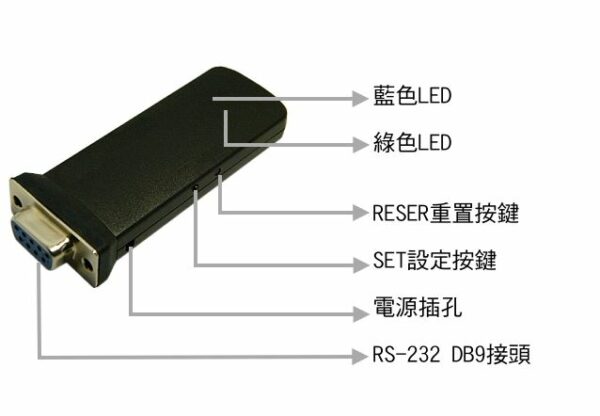

- LED 燈號說明
| LED Name | LED Color | Situation | Function |
| 狀態燈 | 藍色LED | 單閃 | HID模式 |
| 雙閃 | SPP模式 | ||
| 連線燈 | 綠色LED | 恆亮 | 連線成功 |
- 按鍵功能
| Button Name | Function |
| SET | 雙擊SET按鍵, 切換HID或SPP模式, 並清除配對. |
| RESET | 通電狀態按住RESET重置按鍵約5秒後放開,即還原至預設值. |
