HL-MD08P-C2-VMS

Description

產品概觀:

VMS / LEO / AIS 專用藍牙RS-232轉換器

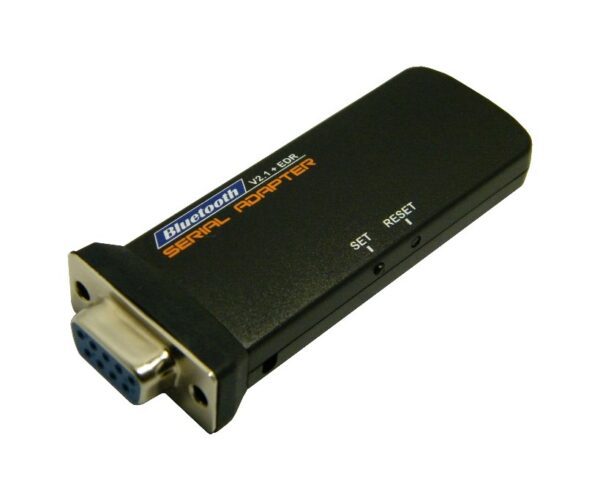

HL-MD08P-C2 10公尺藍芽RS232轉換器

HL-MD08P-C2 能簡單直接的升級傳統RS-232成為無線藍芽傳輸, 替代傳統的RS232串口序列埠傳輸線. 將有線的RS-232設備轉換為藍芽無線傳輸.

HL-MD08P-C2 內鍵藍牙序列埠SPP(Serial Port Profile), 可與具有藍牙SPP Profile的電腦手機平板印表機條碼掃描器, 等設備進行連接和通訊.

HL-MD08P-C2 RS232轉藍牙功能支援Android Foodpanda App 藍芽列印, 能將傳統RS232出單機升級為藍牙熊貓出單機.

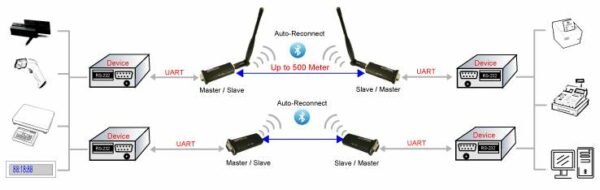

HL-MD08P-C2 支援主從模式, 商品側邊兩個功能按鍵, 能切換主(Master)或從(Slave)模式. 可以透過按鍵快速配對建立兩端連線, 如同傳統RS232傳輸線之兩端, 亦可支援設備對設備之連線.

採CSR BC04藍芽v2.1版晶片。 v2.1+EDR 技術可向下相容於 Bluetooth 1.x以往所有藍芽規格。 其傳輸率也為 Bluetooth 1.x 約 3 倍快。提高多功處理及多種藍芽設備同步運作的能力，配備新規格的設備可傳輸更大的數據檔案。低耗電量特點將延長新一代藍芽裝置的使用時間高達現行的兩倍。

藍芽2.1+EDR (Enhanced Data Rate) 優勢

‧ 提高到3倍封包傳輸速度
‧ 減少工作負載循環降低電源消耗
‧ 增大可使用頻寬以簡化多連結模式
‧ 相容舊版藍芽規格
‧ 加強誤比特率 BER (Bit Error Rate 位元誤差率 ) 的效能
‧ 降低連線設定時間
‧ 避免與無線區域網路（WLAN）相互干擾

主要特色:

• CSR BC04 Bluetooth v2.1+EDR 晶片
• 內建標準藍芽SPP ( Series Port Profile )
• 可調式設計,可變更設定RS232參數(附Windows版設定工具)

可調整Device Name (其他設備搜尋到本機顯示的裝置名稱)

可調整Pin Code (配對密碼)

可調整Baud Rate (傳輸速度)

可調整Role (角色模式) 可固定配對(pair), 主僕(master-slave)模式

●不限系統 , 免驅動 , 直接升級原有RS-232為無線藍芽傳輸

●能獨立執行Point to Point運作Master/Slave自動連線模式

●支援 RS232 TX , RX , CTX , RTX

●資料傳輸率(baud rate)支援1200/2400/4800/9600/19200/38400/57600/115200/230400/460800/921600bps

• 支援Parity : None , Odd , Even
• 支援Data Bit : 8
• 支援Stop Bit : 1 , 2
• 支援 Auto Reconnect 功能



產品規格:

Model Name	HL-MD08P-C2
Bluetooth Profile	Series Port Profile (Bluetooth SPP)
Standard	Bluetooth specification version 2.1+EDR
Frequency	2.402GHz ~ 2.480GHz unlicensed ISM band
Hopping	1,600/sec, 1 MHz channel space
Modulation Method	GFSK for 1Mbps; Π/4-DQPSK for 2Mbps; 8-DPSK for 3Mbps
Transfer rates (Max)	Max UART baud rates of 3Mbps
Spread Spectrum	Frequency Hopping Spread Spectrum (FHSS)
Signal	TxD, RxD, GND, CTS, and RTS
RS-232 Interface	D-SUB 9-pin female
Transfer Baud Rate	Supports 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2/230.4/460.8/921.6kbps
Flow Control	CTS / RTS
Data Bit	8
Stop Bit	1 , 2
Parity	None , Odd , Even
RF Output Power	Class 2
Tx Power	Max.4 +/-1 dBm
Rx Sensitivity	-80 dBm typical
Antenna	PCB Antenna
Coverage	Up to 10 meter
Current Consumption	Max. 60 mA
Input Power	5V DC
Operating Temperature	0 ~ +60℃
Storage Temperature	-10 ~ +70℃
Dimensions	78 x 31 x 12.5mm
