HL-MD08R-C2-AT

• 標準10米 Class2
• UART TTL 藍芽AT Command模組
• Bluetooth v2.1+EDR
• CSR BC04 chipset
• Series Port Profile (Bluetooth SPP)
• Supports Bluetooth AT Command
• 工作電壓 3.3V
• 郵票孔接腳模組 建議貼板焊接

HL-MD08R-C2-AT User Manual 使用手冊

分類:

描述

HL-MD08R-C2-AT Class2 UART TTL 藍芽AT Command模組

Bluetooth AT Command Module

HL-MD08R-C2-AT User Manual 使用手冊

HL-MD08R-C2-AT 是藍牙指令模組. 能經由UAR介面下達AT指令. 操作執行Bluetooth SPP Profile. 並能快速直接升級傳統UART成為無線藍芽傳輸, 讓將有線的UART設備簡單的轉換為藍芽無線傳輸. 可適用RFID, 血壓計, 條碼掃描器, 字幕機, 藍芽實驗, 專題製作 … …

採CSR BC04藍芽v2.1版技術可向下相容於以往所有藍芽規格。 其傳輸率也為 Bluetooth 1.x 約 3 倍快。提高多功處理及多種藍芽設備同步運作的能力，配備新規格的設備可傳輸更大的數據檔案。低耗電量特點將延長新一代藍芽裝置的使用時間高達現行的兩倍。

HL-MD08R-C2內建天線設計, 解決DIY天線的困惱, 避免造成天線不匹配、訊號強度損耗、訊號反饋等情況. 本款解決這個惱人的RF問題，將2.4GHz天線內建置模組內，讓您輕鬆徜徉體驗藍海。



主要特色:

●CSR BC04 Bluetooth v2.1+EDR 晶片
●內建標準藍芽SPP ( Series Port Profile )
●Class2傳輸距離10公尺內(開放空間環境)
●支援AT指令 Bluetooth AT Command
●內建天線 收訊穩定
●不限系統 , 免驅動 , 直接升級原有UART為無線藍芽傳輸
●能獨立執行Point to Point運作Master/Slave自動連線模式
●內建天線, 收訊穩定
●不限系統 , 免驅動 , 直接升級原有UART為無線藍芽傳輸
●內建標準藍芽SPP ( Series Port Profile )
●UART TTL介面 可直接與8051(89C51)TX,RX對接.
●支援 Flow Control : CTS / RTS
●支援 Parity : None , Odd , Even
●支援 Stop Bit : 1 , 2
●支援 Data Bit : 8
●支援11段Baud Rate傳輸速率1200/2400/4800/9600/19200/38400/57600/115200/230400/460800/921600bps
●超迷你外型 27*13mm
●工作電壓 3.3V

可經由AT Command修改變更各項參數:

     變更Device Name (其他設備搜尋到本機顯示的裝置名稱) 預設為: Hotlife AT

      Discoverable (可以設定將裝置名稱隱藏)

      變更Pin Code (配對密碼) 預設為: 0000

      變更Baud Rate (傳輸速度)  1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2/230.4/460.8/921.6kbps.預設為: 115200

      變更Role  (角色模式) 可固定配對(pair) 主僕(master-slave)模式



產品規格:

Model Name HL-MD08R-C2-AT(V2)
Bluetooth Profile Series Port Profile (Bluetooth SPP)
Standard Bluetooth specification version 2.1+EDR
Frequency 2.402GHz ~ 2.480GHz unlicensed ISM band
Hopping 1,600/sec, 1 MHz channel space
Modulation Method GFSK for 1Mbps; Π/4-DQPSK for 2Mbps; 8-DPSK for 3Mbps
Transfer rates (Max) Max UART baud rates of 3Mbps
Spread Spectrum Frequency Hopping Spread Spectrum (FHSS)
Signal TxD, RxD, GND, CTS, and RTS
Transfer Baud Rate Supports 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2/230.4/460.8/921.6kbps
Flow Control CTS / RTS
Data Bit 8
Stop Bit 1 , 2
Parity None , Odd , Even
RF Output Power Class 2
Tx Power Max.4 +/-1 dBm
Rx Sensitivity -80 dBm typical
Antenna PCB Printed Antenna
Coverage Up to 10 meter
Current Consumption Max. 40 mA
Input Power 3.3V DC
Operating Temperature 0 ~ +60℃
Storage Temperature -10 ~ +70℃
Dimensions 27 x 13 x 2mm



產品應用圖:

可適用各種UART TTL232介面之設備 如: RFID, 血壓計, 條碼掃描器, 字幕機, 藍芽實驗, 專題製作, 單晶片AVR , PIC , 8051 , 89C51 …

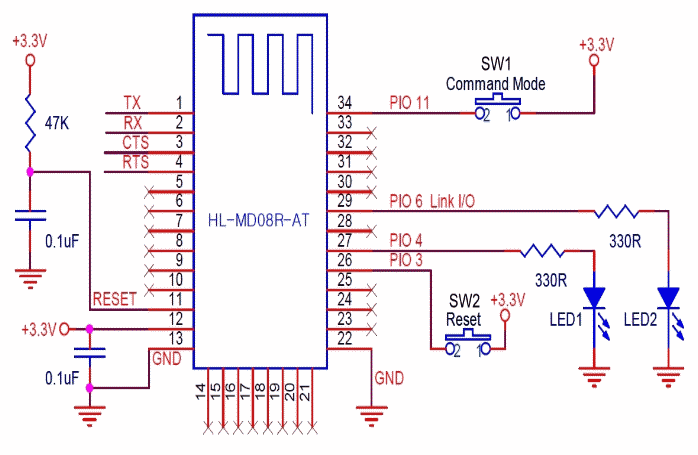

HL-MD08R-C2-AT 周邊電路圖

LED1 藍芽狀態顯示
LED2 連線狀態顯示 (資料模式顯示)
SW1 指令模式切換
SW2 還原預設值

LED 燈號說明

LED Name Situation Function
LED1 慢閃 待機模式
LED1 快閃 連線中
LED1 恆亮 連線成功
LED2 熄滅 指令模式
LED2 恆亮 資料模式

按鍵功能

Button Name Situation Function
SW1 短按 指令模式切換
SW2 長按 還原預設值

 模式功能說明

Mode Name Function
指令模式 (Command Mode) 可以下達AT指令.
資料模式 (Data Mode) 藍芽SPP正常工作狀態.
